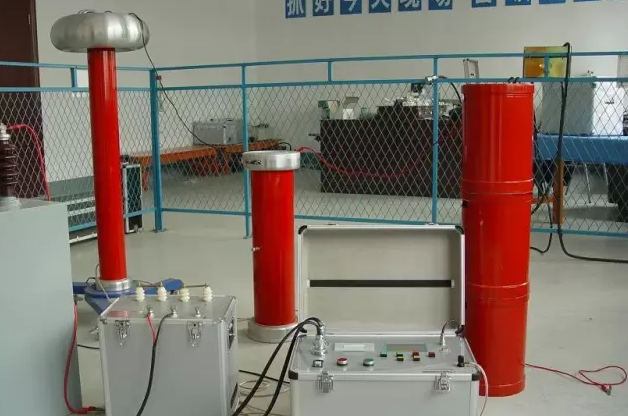

电缆串联谐振试验装置采用调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。电缆串联谐振试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用IPM模块，在最小重量下确保仪器稳定和安全。

     串联谐振试验时在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。



被试品对象及试验要求

  110kV/240mm²电缆，长度2000m的交流耐压试验，电容量≤0.272uF，试验频率30-300Hz，试验电压128kV。

装置容量定为1040kVA/130kV，分两节电抗器，电抗器单节为520kVA/130kV/4A/152H通过组合使用能满足上述被试品的试验要求。

试验时设备使用关系列表

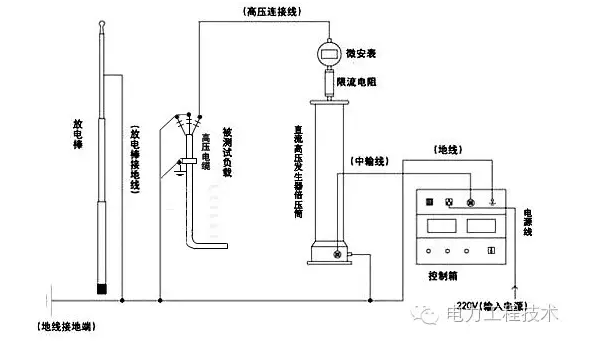

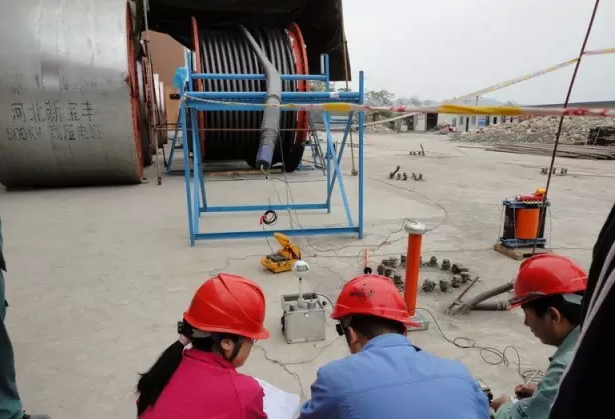

电缆试验操作现场接线示意图：

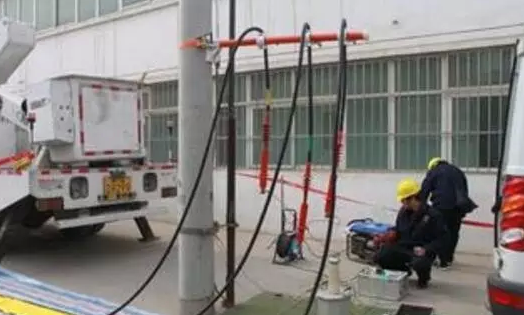

电缆试验操作：

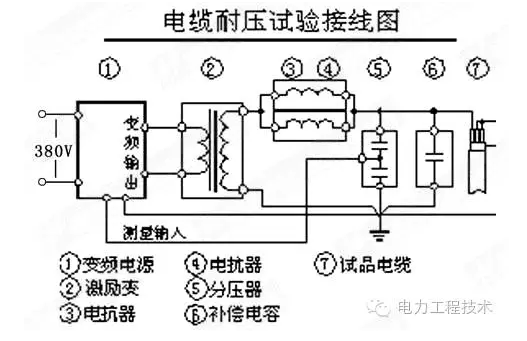

4.1.1现场接线示意图：



4.1.2励磁变压器接线注意事项：

1. 用于10KV电缆的耐压装置，励磁变压器一般接低端；

2. 用于10KV和35KV电缆的耐压装置，10KV电缆耐压励磁变压器接低端，35KV电缆耐压励磁变压器接较高端；



3. 用于10KV 、35KV和110KV电缆的耐压装置：10KV、35KV电缆耐压励磁变压器接低端，110KV电缆耐压励磁变压器接高端；

4.1.3电抗器及电容器分压器接线注意事项：

对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

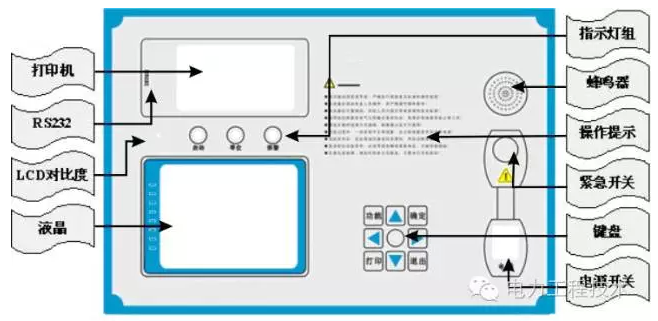

1.自动试验:

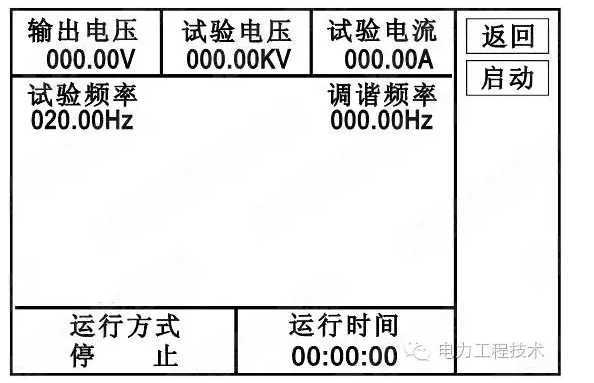

进入图2界面，点击“自动”，进入下图4界面，点击“启动”， “确认”，则自动进行调谐、升压、计时、降压。

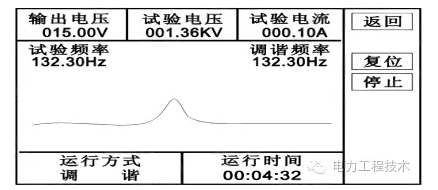

界面依次如下：调谐

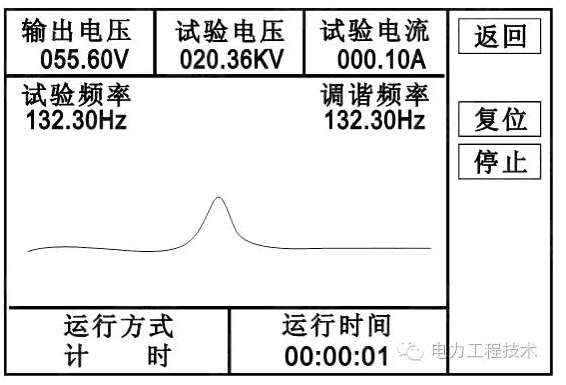

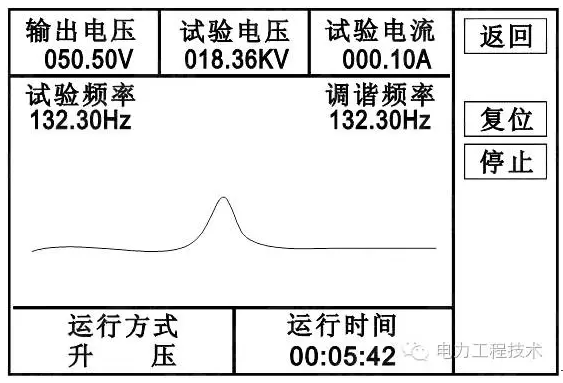

升压：

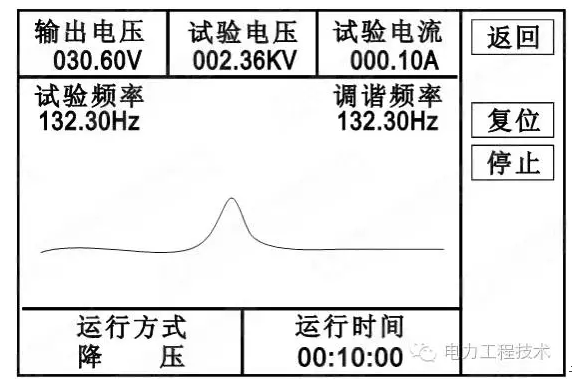

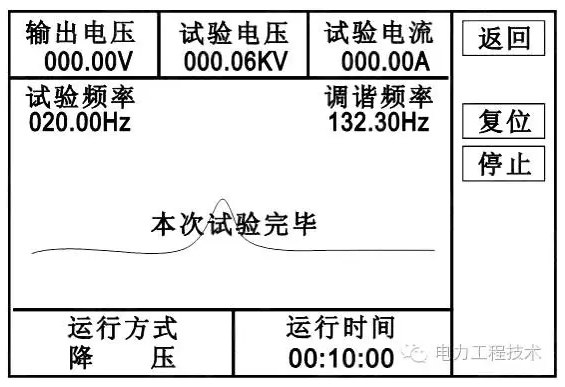

降压：



在试验过程中出现保护动作时，均有相关界面显示。

2.手动/半自动试验：

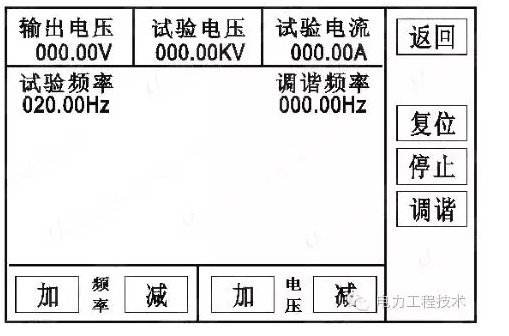

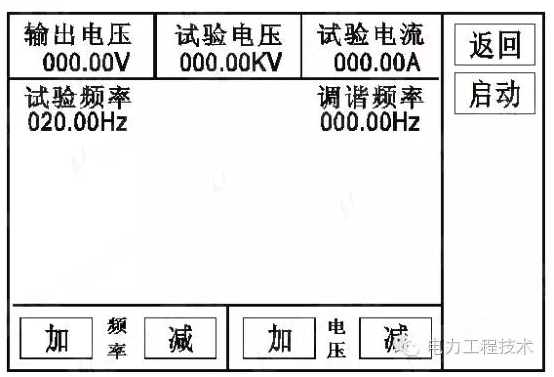

进入图2界面，点击“手动”，进入下图4界面，点击“启动”， “确认”，，则可以进行手动/自动调频、手动升降压。

半自动试验：点击“调谐”，则自动调谐，调谐完成后点击电压“加、减”手动升压。







手动试验：点击频率“加、减”，则手动调谐，调谐完成后点击电压“加、减”手动升压。

4.4.资料查询及输出试验结果

进入图2界面，点击“资料”，进入资料界面，点击“上页”， “下页”，可以调阅历次试验记录，在用户要求时，可以升级为带USB接口的，插入U盘，点击“保存”即可以把当页试验记录输入到U盘保存。
