一、 产品概述

HY-806D电缆局放在线监测系统是我公司总结多局放检测经验，运用新技术手段实现的高性能数字化电缆的局部放电在线监测装置。可对10kV及以上高压电缆进行局部放电在线监测。

该装置对A/B/C三相电缆的各相局部放电数据分别获取，采用我公司获得专利的综合抗干扰及滤波技术，有效的抑制现场的各种干扰信号，测量频带根据现场干扰特点自动进行选择，并通过有效手段准确实现放电信号峰值采集。同时该监测装置还可把放电量值、报警事件等监测数据定期上传到远方的数据中心服务器，利用数据中心服务器上运行的后台软件对获取的现场监测数据进行统计与分析。

现场测量单元可现实当前放电量，并有警告灯，可远距离观察所监测设备当前运行状况。

数据中心可同时监测多个区域的多个设备，并实时显示每一个登入设备的A、B、C三相电缆放电信号，根据设定的参数，定期保存各监测设备从现场传来的实时数据，用户可随时方便地浏览被监测电缆各监测点的放电量历史趋势图，或查看指定电缆的实时监测数据。

二、 功能特点

1、硬件部分

l HY-806D电缆局部放电在线监测系统基于局部放电电脉冲宽频带辐射机理，利用电脉冲检测方法，对高压电缆局部放电进行在线检测并完成数据显示及上传，当被监测点电缆局部放电信号超过预定值时，自动发出报警信号。

l 抗干扰能力强，监测数据准确。利用综合抗干扰技术，有效的抑制现场的各种干扰信号，局部放电信号测量频带能根据现场干扰特点自动进行选择，实现强干扰环境下局部放电在线监测。

l 实时显示被监测点电缆的局部放电数值，便于对当前电缆局放强度趋势进行观察，评估电缆运行的可靠性。

l 具备可靠的通讯能力，可以将数据实时的传送到指定的服务器，实现异地数据传输、异地操控设备，进行远程在线监测、运行状态分析和诊断，实现在‘任何时间、任何地点’了解高压电缆的运行状态。

l 可以任意调节数据采集周期和数据上传时间间隔，满足用户的不同要求。

2、软件部分

l 后台软件系统以Windows为平台。

l 可分析显示被监测电缆各监测点的实时放电数值和历史趋势图等。

l 可远程显示被监测电缆各监测点的放电量、实时波形等重要参数。

l 放电量历史趋势图等数据可连续自动保存，并可随时查看、统计与分析。

l 各种监测数据指标超出警戒值时，可自动给出报警提示。

三、组成及原理

HY-806D电缆局部放电在线监测系统由高频电流传感器、现场监测单元、通讯装置、远程监控计算机以及局部放电监测软件组成。

高压电缆在在产生局部放电时，会产生高频电流，脉冲电流信号会通过电缆外皮与导线之间的杂散电容经接地线入地，在电缆接头接地线安装高频电流互感器能够有效的接收到局部放电信号。

1、高频电流传感器

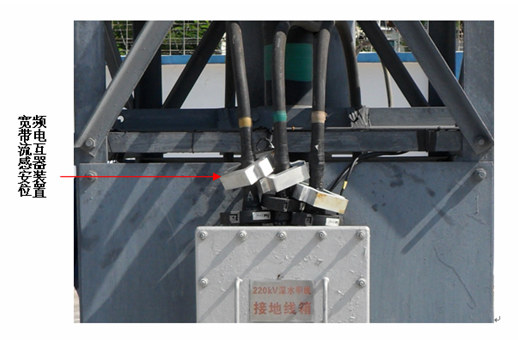

高频电流传感器安装在高压电缆接头的三相接地线上,通过50Ω同轴电缆将信号传递到测试单元。

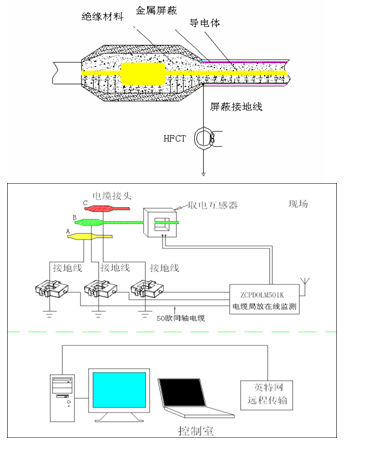

高频电流传感器安装示意图

2、后台监测计算机

通过网络远程连接服务器，实现后台监测计算机的所有功能，根据现场各监测系统送来的信号建立故障监测数据库，分别显示各现场监测系统监测到的局放强度变化趋势及超标报警等信息。

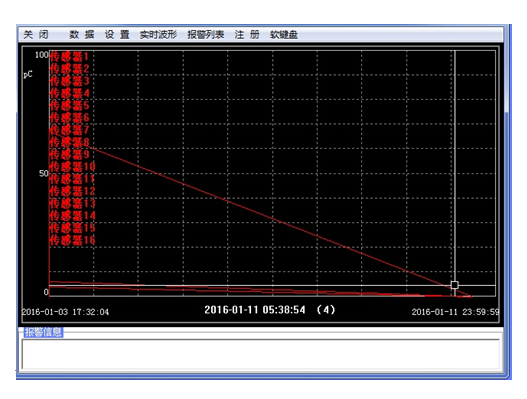

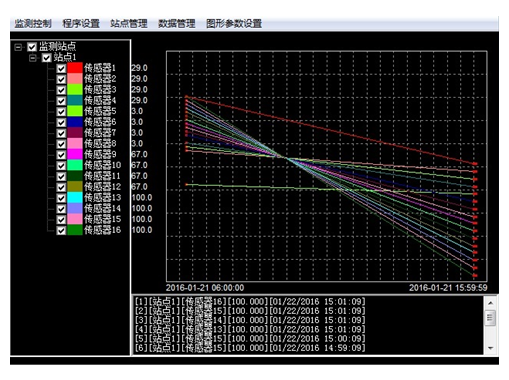

3、局部放电监测软件

运行于具有固定IP的服务器上，具有对局部放电信号的在线数据接收、处理及存贮、局部放电的历史趋势图显示及报警、历史数据查询、动态趋势图等
