一、产品概述
HY-806G GIS局部放电在线监测系统是我公司技术人员根据多年GIS局放检测经验，设计生产。适用于对GIS的局部放电在线监测。
该系统配备GIS在线监测专用UHF传感器、高灵敏度超声波传感器、软件采用新信号处理技术，超声波和UHF等检测技术，用于检测并分析气体绝缘组合电器（GIS）设备内部局部放电高频电磁波信号和超声波信号，进而检测并评估GIS设备运行状态，避免GIS高压设备的突发性事故，有效检测设备绝缘劣化、发生击穿、闪络等严重现象。
HY-806G GIS局部放电在线监测系统由现场监测主机、GIS专用局部放电检测软件、UHF传感器、超声波传感器等组成。
二、功能特点
1． 监测方式灵活：可选择监测局放电信号或局放超声信号，也可同时监测；
2． 抗干扰能力强，监测数据准确：该局放监测仪采用全密封铝合金多腔体屏蔽设计，具有极强的电磁兼容性和抗干扰能力；
3． 体积小，安装简便：采用集成化设计；安装时只需固定在铁芯接地线或零线接地线上即可。传感器采用开口设计，可完全在发电机运行状态下进行安装；
4． 存储量大，数据备份方便：数据保存周期不小于10分钟的情况下，可连续保存数据的时间不小于1年。并且可随时利用笔记本或计算机通过USB上载数据进行数据备份；
5． 设备管理方便：站内数台监测设备可独立运行，数据分别记录，也可利用1台计算机通过一条数据通讯总线对多台设备统一管理。（见图2）
6． 提供多种报警方式：当发电机 、变压器局放超标时，该监测仪及时通过通讯线主动向上一级管理设备发出报警信号，同时监测仪内部的报警继电器动作，输出无源触点信号，此时在监测仪的液晶显示器上显示出报警信息；
7． 功能完善的后台管理软件：上位机软件具备强大的局部放电趋势分析功能。放电量、趋势图数据及报警事件连续记录、自动保存，并可随时查看分析；
8． 数据远程传送：通过现场总线、电话网或Internet网络实现异地数据传输，进行高压电气设备的远程在线监测、运行分析。

三、检测原理

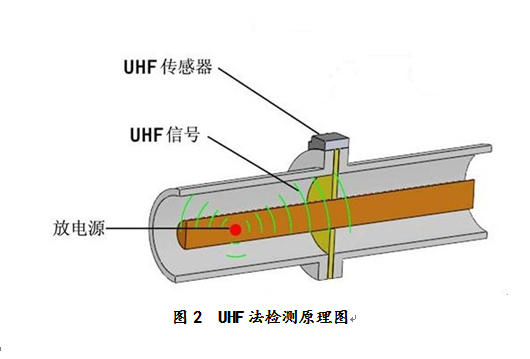

1、 UHF法检测原理
UHF检测法的下限频率在300MHz以上，上限频率在1000MHz或以上，因而可把电晕放电引起的干扰排除掉，其抗干扰性能是优越的。UHF测量一般要求在GIS上安装内部耦合器，因为UHF信号好从内部耦合器取出，但若没有内部耦合器，也可在开窗处或者屏障的暴露边缘处设外部耦合器。

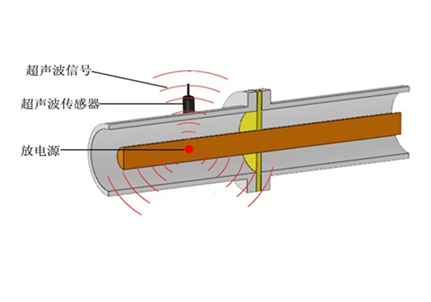

2、 超声波法检测原理
超声波法就是在GIS外部安放传感器，传感器的灵敏范围为20KHz-100KHz。用该方法可以检测、识别和定位GIS中的故障，而不需要预先在GIS上安装内部耦合器和传感器。提高频率可降低环境噪声的影响，采用大于100KHz的较高频率测量可提高抗干扰性。这种方法的灵敏度对于绝大多数常见故障是比较高的。对于移动中的颗粒，这个方法比传统的局放测量法和UHF、VHF更优越。对检测来自位于绝缘子上的颗粒引起的放电时，这个方法还存在一些问题，由于在环氧树脂绝缘中超声波信号衰减很大，所以这种方法不能测量环氧树脂绝缘中的缺陷（例如气泡)。
