一、产品概述

HY-808B变压器局部放电检测装置及传感器是我公司技术人员根据多年局部放电检测经验研发生产，软件采用先进的信号处理技术，涵盖了多种数据统计方式和图形显示模式，自带高能量锂电池，可灵活便捷的实现对变压器局部放电信号和超声信号的检测，能够对变压器的局部放电进行全方位的检测。

局部放电检测装罝在变压器运行过程中检测其内部局部放电的变化情况，通过检查该设备的局部放电情况从而分析变压器当前的绝缘状态。

采用高频电流互感器（脉冲电流法）、超声波传感器（超声波法），实现现场对变压器的局部放电带电巡回检测。

采用高频电流互感器通过中性点接地回路或铁心接地回路以及油箱接地回路，采集变压器产生的放电信号。通过多种抗干扰手段抑制各种外部噪声干扰，改善了信噪比，有效提高了检测准确度。

二、 仪器主要功能特点

1.检测运行中的变压器的绝缘情况，显示当前局部放电数值、放电波形，可以提前发现设备安全隐患，避免重大事故发生。

2.抗干扰能力较强，系统具有可靠的电磁兼容性，同时采用数字滤波等先进信号处理技术，可以有效地消除现场干扰，在强干扰环境下也能实现局部放电测量。

3.可以连续记录波形，能够随时保存数据，保存图形以便用户在有需要时随时调用、分析。

4.当高压设备超过预警值时，仪器会自动报警提示。

5.仪器软件可以显示放电的波形图、时域图、频谱图、趋势图，能够清楚的显示出放电量值、脉冲个数以及其与相位的相关性、每周期脉冲个数、短期严重程度等，并能够反映出局部放电的发展情况。

6.仪器符合IEC60270和IEC62478草案中的相关规定，可使用pC值以及mV值dB值等方式来显示。

7.免费软件升级服务

在用户采购的设备硬件支持的情况下，我公司对售出的产品提供终身软件免费升级服务，当我公司相应软件更新时，可随时为采购方提供软件升级服务。

检测系统采用简便易用的连接方式，传感器与检测主机之间选用BNC、SMA接口，便于用户使用。

8.体积小，便于携带，方便用户在现场进行独立测试，选用6.5寸大屏幕高亮度液晶显示器，可在阳光下清晰显示图文数据。

9.系统采用多通道数据采集，可对放电电信号、超声波信号、天线信号等多种类型的信号进行综合处理。

10.检测主机具备防震、防尘等功能，采用Windows操作系统，触摸屏操作更加简单、实用。

11.高频电流互感器为开口式结构设计，可在高压设备运行状态下进行安装，对设备安全运行无任何影响。

12.本检测装置可以完成在线局部放电试验和放电点定位试验。

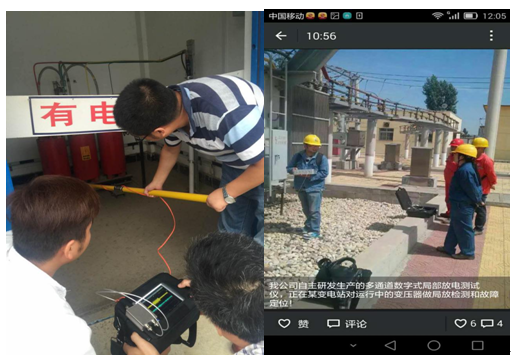

三、 现场案例
